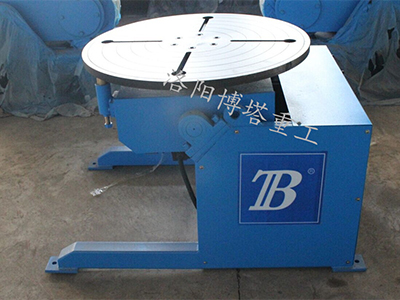

一、BHB-1/3 100kg 300kg焊接變位機（手動翻轉）
1、概述
變位機采用座式結構，主要由機架、回轉機構、翻轉機構、導電裝置、電氣控制等組成。工作臺回轉采用直流脈寬無級調速的方式，轉速均勻，變位機留有與我公司品牌操作機聯動的接口。
2、設備主要特點
1）變位機機架由型鋼和鋼板組焊而成，設計結構合理，具有抗彎能力和防扭曲的能力。
2）回轉機構主要由回轉工作臺、傳動機構等組成。
3）工作臺臺面為圓形結構，上面加工有間隔分布均勻的環形定位線并制有放射性T型槽，即方便工件對中，又可以方便地安裝各種定位及夾緊工裝。
4）工作臺回轉驅動原理：直流電機-齒輪箱減速機-大/小齒輪-工作臺回轉。工件在額定負載情況下，可確保工作臺在回轉過程中可以停止在任意位置。驅動電機采用直流脈寬無極調速，較寬的調速范圍能滿足工件焊接要求。
5）工作臺的翻轉采用手動驅動，通過手搖蝸桿與半圓蝸輪盤嚙合，驅動翻轉機構的翻轉。工作臺在翻轉過程中的制動，由渦輪蝸桿本身的自鎖性能來保證，確保翻轉機構停位準確，蝸桿設置手動鎖緊機構。
6）在工作臺下面安裝有導電裝置，從而形成良好的焊接地線導電回路。
7）在回轉軸上設有翻轉角度指針，方便人員調整工作臺翻轉角度。

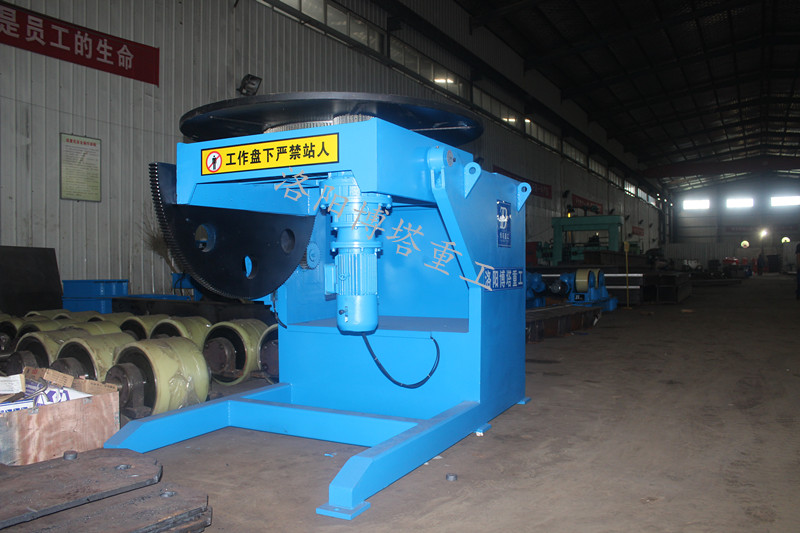

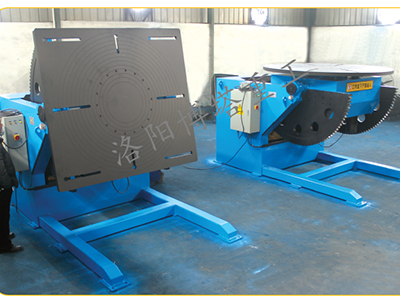

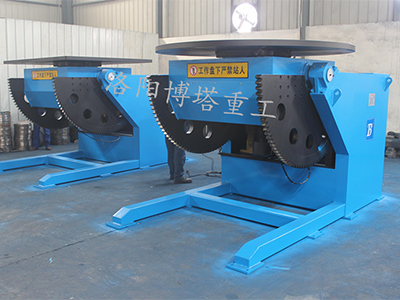

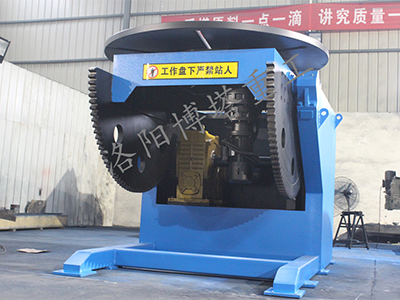

二、BHB-6/10/20/30/50 600kg/1T/2T/3T/5T變位機
1、設備概述
變位機采用座式結構，主要由機架、回轉機構、翻轉機構、導電裝置、電氣控制等組成。工作臺回轉采用交流變頻無級調速的方式，轉速均勻，無爬行，保證滿足設計焊接速度的要求。變位機留有與我公司品牌操作機聯動的接口。
2、設備主要特點
1）變位機機架由型鋼和鋼板組焊而成，其設計結構合理，具有抗彎能力和防扭曲的能力。
2）600kg變位機回轉機構主要由回轉工作臺、傳動機構等組成；1T及以上變位機回轉機構主要由回轉工作臺、回轉支承、傳動機構等組成。
3）工作臺臺面為圓形結構，上面加工有間隔分布均勻的環形定位線并制有放射性T型槽，即方便工件對中，又可以方便地安裝各種定位及夾緊工裝。
4）回轉支承采用“單排球式回轉支承”，自帶高精度外齒型回轉盤，能同時承受軸向力、徑向力及傾覆力矩，承載能力大，回轉精度高。結構合理、剛性好、自重輕、使用壽命長。
5）回轉支承為全密封設計，潤滑脂不易泄露，外部塵土也不能進入回轉支承內損害回轉支承，能滿足較為惡劣的焊接環境使用。
6）600kg至2T變位機：工作臺回轉驅動原理：電機-蝸輪蝸桿減速機-小齒輪-回轉支承-工作臺回轉。工件在額定負載情況下，可確保工作臺在回轉過程中可以停止在任意位置。驅動電機采用變頻無極調速，較寬的調速范圍能滿足工件焊接要求。3T及以上變位機工作臺回轉驅動原理：制動電機-擺線針減速機-小齒輪-回轉支承-工作臺回轉。當工件在額定負載情況下，通過電機制動器制動工作臺，確保工作臺在回轉過程中可以停止在任意位置。驅動電機采用變頻無級調速，較寬調速范圍能滿足工件焊接要求。

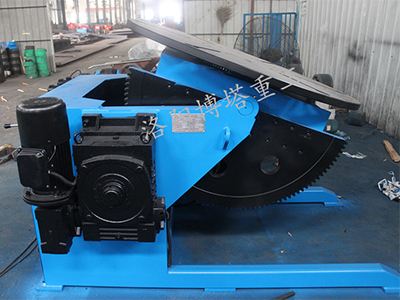

7）600kg至2T變位機：工作臺的翻轉也由交流電機驅動，通過蝸輪蝸桿減速機輸出端的齒輪與半圓齒盤嚙合，驅動翻轉機構的翻轉。工作臺在翻轉過程中的制動，由蝸輪蝸桿減速機本身的自鎖性能來保證，確保翻轉機構停位準確。3T及以上變位機工作臺的翻轉也由交流制動電機驅動，通過蝸輪蝸桿減速機輸出端的齒輪與半圓齒盤嚙合，驅動翻轉機構的翻轉。工作臺在翻轉過程中的制動，由電機制動器及蝸輪蝸桿減速機本身的自鎖性能雙重來保證，確保翻轉機構停位準確。
8）在工作臺下面安裝有導電裝置，從而形成良好的焊接地線導電回路，避免回轉支承過電，影響使用壽命。
9）在回轉軸上設有翻轉角度指針，方便人員調整工作臺翻轉角度。
10）變位機預留聯動接口可與操作機、焊機聯動組成焊接中心。
|
型號 |
BHB-1 |
BHB-3 |
BHB-6 |
BHB-10 |
BHB-20 |
BHB-30 |
BHB-50 |
BHB-60 |
BHB-80 |
BHB-100 |
BHB-200 |
|
大承載重（T） |
0.1 |
0.3 |
0.6 |
1 |
2 |
3 |
5 |
6 |
8 |
10 |
20 |
|
回轉速度
|
0.25-6 |
0.2-4 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.05-0.5 |
0.02-0.2 |
0.02-0.2 |
0.02-0.2 |
0.02-0.2 |
|
翻轉速度
|
手動 |
手動 |
0.3 |
0.3 |
0.25 |
0.25 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|
工作臺直徑
|
Φ400 |
Φ500 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1400 |
Φ1600 |
Φ2000 |
Φ2000 |
Φ2000 |
Φ2500 |
|
大偏心距
|
100 |
100 |
100 |
100 |
150 |
150 |
200 |
200 |
200 |
200 |
200 |
|
大重心距
|
200 |
150 |
300 |
300 |
300 |
300 |
300 |
400 |
400 |
500 |
630 |
|
工作臺翻轉角度(°)
|
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
|
回轉電機功率(kW)
|
0.12 |
0.2 |
0.37 |
0.37 |
0.75 |
1.5 |
2.2 |
2.2 |
3 |
3 |
4 |
|
翻轉電機功率(kW)
|
手動 |
手動 |
0.37 |
0.75 |
1.5 |
2.2 |
3 |
3 |
4 |
4 |
7.5 |
|
電源電壓（V）
|
220 |
220 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
調速方式調速方式 |
回轉脈寬無調速 |
回轉變頻無調速 |
|||||||||
|
翻轉為恒速 |
|||||||||||
